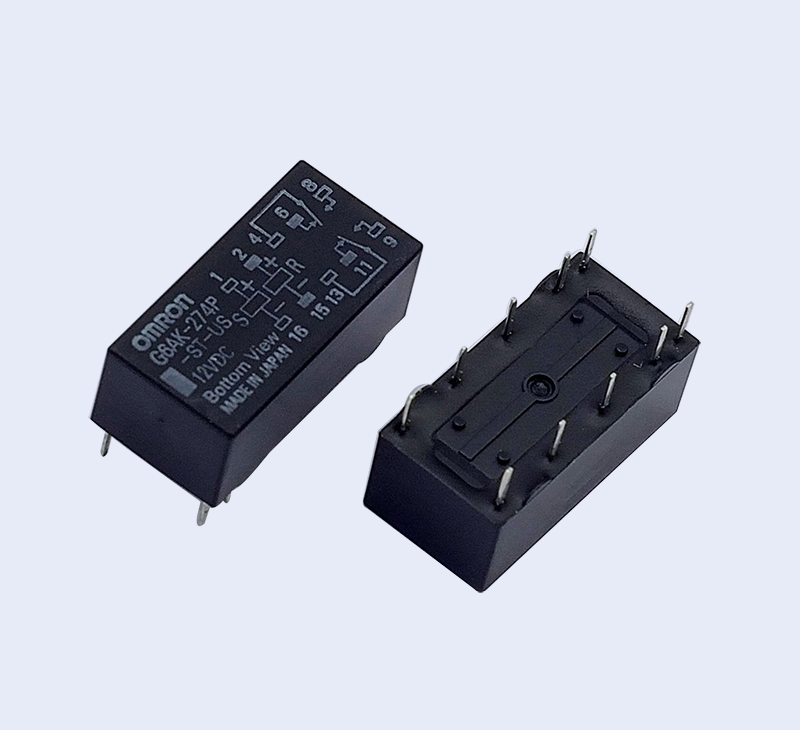

G6A 微型繼電器
標準品 G6A
? 抗電磁干擾性能強，可實現高密度安裝。
? 耐沖擊電壓1,500V FCC規格標準，實現耐高壓。
? 包金雙接點，而且低接點振動，可以發揮高接觸可靠性。
? 品種齊全，用途廣泛。
| ■ 種類 |
| 非國際規格認證型 |
| 種類 | 分類 | 接點構成 | 型號 | 線圈額定電壓（V） | 最小包裝單位 |
|---|---|---|---|---|---|
| 單穩型 | 標準型 | 2c | G6AU-274P | DC3、4.5、5、6、9、12、24 | 25個/桿裝 |
| DC48 | |||||
| 低靈敏度型 | 2c | G6A-274P-40 | DC3、5、6、9、12、24 | ||
| DC48 | |||||
| 高靈敏度型 | 2c | G6A-274P-15 | DC5、12、24 | ||
| DC48 |
|
注.訂購時，請注明線圈額定電壓（V）。
非國際規格認證型
|
||||||||||||||||||||||||
|
注.訂購時，請注明線圈額定電壓（V）。 UL/CSA規格認證型 |
| 種類 | 分類 | 接點構成 | 型號 | 線圈額定電壓 | 最小包裝單位 |
|---|---|---|---|---|---|
| 單穩型 | 標準型 | 2c | G6A-274P-ST-US | DC3、4.5、5、6、9、12、24 | 25個/桿裝 |
| DC48 | |||||
| 低靈敏度型 | 2c | G6A-274P-ST40-US | DC3、5、6、9、12、24 | ||
| DC48 | |||||
| 高靈敏度型 | 2c | G6A-274P-ST15-US | DC3、5、6、9、12、24 | ||
| DC48 | |||||
| 1繞組閉鎖型 | 標準型 | 2c | G6A-274P-ST-US | DC3、4.5、5、6、9、12、24 | |
| DC48 | |||||
| 2繞組閉鎖型 | 標準型 | 2c | G6AK-274P-ST-US | DC3、4.5、5、6、9、12、24 | |
| DC48 | |||||
| 低靈敏度型 | 2c | G6AK-274P-ST40-US | DC3、5、6、9、12、24 | ||
| DC48 |
|
注.訂購時，請注明線圈額定電壓（V）。 例：G6A-274P-ST-US DC3 此外，交付時的包裝標記及標注的電壓規格為□□VDC。 |
| ■?額定值 |
| 操作線圈/單穩型（標準型） |
|
項目 |
額定電流 (mA) |
線圈電阻 ??(Ω) |
線圈電感(H) |
動作電壓 ??(V) |
復位電壓 ??(V) |
最大容許電壓 ??(V) |
消耗功率 (mW) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 接點構成 | 額定電壓（V） | 復位時 | 動作時 | |||||||
| 2c | DC | 3 | 66.7 | 45 | 0.07 | 0.065 | 70%以下 | 10%以上 |
200% ??（at23℃?） |
約200 |
| 4.5 | 44.6 | 101 | 0.16 | 0.14 | ||||||
| 5 | 40.0 | 125 | 0.2 | 0.18 | ||||||
| 6 | 33.3 | 180 | 0.29 | 0.26 | ||||||
| 9 | 22.2 | 405 | 0.63 | 0.57 | ||||||
| 12 | 16.7 | 720 | 1.1 | 1.06 | ||||||
| 24 | 8.3 | 2,880 | 4.5 | 4.1 | ||||||
| 48 | 4.9 | 9,750 | 13.7 | 12.5 | 約235 | |||||
| 注 | 1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 |
| ? | 2.動作特性為線圈溫度+23℃時的值。 |
| ? | 3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| 操作線圈/單穩型（低靈敏度型） |
|
項目 |
額定電流 ??(mA) |
線圈電阻 ??(Ω) |
線圈電感(H) |
動作電壓 ??(V) |
復位電壓 ??(V) |
最大容許電壓 ??(V) |
消耗功率 ??(mW) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 接點構成 | 額定電壓（V） | 復位時 | 動作時 | |||||||
| 2c | DC | 3 | 133.3 | 22.5 | 0.03 | 0.02 | 70%以下 | 10%以上 |
150%?????????????????? ??（at23℃） |
約400 |
| 5 | 80 | 62.5 | 0.08 | 0.07 | ||||||
| 6 | 66.7 | 90 | 0.11 | 0.1 | ||||||
| 9 | 44.3 | 203 | 0.27 | 0.23 | ||||||
| 12 | 33.3 | 360 | 0.52 | 0.43 | ||||||
| 24 | 16.7 | 1,440 | 2.1 | 1.8 | ||||||
| 48 | 8.3 | 5,760 | 7.5 | 6.4 | ||||||
| 注 | 1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 |
| ? | 2.動作特性為線圈溫度+23℃時的值。 |
| ? | 3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| 操作線圈/單穩型（高靈敏度型150mW） |
|
項目 |
額定電流 ??(mA) |
線圈電阻 ??(Ω) |
動作電壓 ??(V) |
復位電壓 ??(V) |
最大容許電壓 ??(V) |
消耗功率 ??(mW) |
||
|---|---|---|---|---|---|---|---|---|
| 接點構成 | 額定電壓（V） | |||||||
| 2c | DC | 3 | 50 | 60 | 80%以下 | 10%以上 |
200%? ??（at23℃） |
約150 |
| 4.5 | 33.3 | 135 | ||||||
| 5 | 30 | 167 | ||||||
| 6 | 25 | 240 | ||||||
| 9 | 16.7 | 540 | ||||||
| 12 | 12.5 | 960 | ||||||
| 24 | 6.3 | 3,840 | ||||||
| 48 | 3.2 | 15,000 | ||||||
| 注 | 1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 |
| ? | 2.動作特性為線圈溫度+23℃時的值。 |
| ? | 3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| 操作線圈/1繞組閉鎖型 |
|
項目 |
額定電流 ??(mA) |
線圈電阻 ??(Ω) |
線圈電感(H) |
動作電壓 ??(V) |
復位電壓 ??(V) |
最大容許電壓 ??(V) |
消耗功率 ??(mW) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 接點構成 | 額定電壓（V） | 復位時 | 動作時 | |||||||
| 2c | DC | 3 | 33.7 | 89 | 0.15 | 0.11 | 70%以下 | 70%以下 |
200% ??（at23℃） |
約100 |
| 5 | 20 | 250 | 0.44 | 0.35 | ||||||
| 6 | 16.7 | 360 | 0.64 | 0.48 | ||||||
| 9 | 11.1 | 810 | 1.38 | 1.07 | ||||||
| 12 | 8.3 | 1,440 | 2.5 | 2 | ||||||
| 24 | 4.2 | 5,760 | 9.2 | 7.2 | ||||||
| 48 | 2.5 | 19,000 | 28.5 | 22 | 約120 | |||||
| 注 | 1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 |
| ? | 2.動作特性為線圈溫度+23℃時的值。 |
| ? | 3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| ·操作線圈/2繞組閉鎖型（標準型） |
|
項目 |
額定電流 ??(mA) |
線圈電阻 ??(Ω) |
線圈電感(H) |
動作電壓 ??(V) |
復位電壓 ??(V) |
最大容許電壓 ??(V) |
消耗功率 ??(mW) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 置位線圈 | 重置線圈 | |||||||||||
| 接點構成 | 額定電壓（V） | 復位時 | 動作時 | 復位時 | 動作時 | |||||||
| 2c | DC | 3 | 66.7 | 45 | 0.037 | 0.027 | 0.027 | 0.037 | 70%以下 | 70%以下 |
200% ??（at23℃?） |
約200 |
| 4.5 | 40.2 | 112 | 0.09 | 0.065 | 0.065 | 0.09 | 約180 | |||||
| 5 | 36 | 139 | 0.11 | 0.08 | 0.08 | 0.11 | ||||||
| 6 | 30 | 200 | 0.16 | 0.12 | 0.12 | 0.16 | ||||||
| 9 | 20 | 450 | 0.38 | 0.28 | 0.28 | 0.38 | ||||||
| 12 | 15 | 800 | 0.6 | 0.45 | 0.45 | 0.6 | ||||||
| 24 | 7.5 | 3,200 | 2.1 | 1.5 | 1.5 | 2.1 | ||||||
| 48 | 4.2 | 11,520 | 8.5 | 6.3 | 6.3 | 8.5 | 約200 | |||||
| 注 | 1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 |
| ? | 2.動作特性為線圈溫度+23℃時的值。 |
| ? | 3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| 操作線圈/2繞組閉鎖型（低靈敏度型） |
|
??項目 |
額定電流 ??(mA) |
線圈電阻 ??(Ω) |
線圈電感(H) |
動作電壓 ??(V) |
復位電壓 ??(V) |
最大容許電壓 ??(V) |
消耗功率 ??(mW) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ? | ? | 置位線圈 | 重置線圈 | |||||||||
| 接點構成 | 額定電壓（V） | 復位時 | 動作時 | 復位時 | 動作時 | |||||||
| 2c | DC | 3 | 120 | 25 | 0.015 | 0.01 | 0.01 | 0.015 | 70%以下 | 70%以下 |
150% ??（at23℃?） |
約360 |
| 4.5 | 79.9 | 56.3 | 0.04 | 0.025 | 0.025 | 0.04 | ||||||
| 5 | 72.5 | 69 | 0.05 | 0.035 | 0.035 | 0.05 | ||||||
| 6 | 60 | 100 | 0.07 | 0.05 | 0.05 | 0.07 | ||||||
| 9 | 40 | 225 | 0.16 | 0.12 | 0.12 | 0.16 | ||||||
| 12 | 30 | 400 | 0.28 | 0.2 | 0.2 | 0.28 | ||||||
| 24 | 15 | 1,600 | 1.1 | 0.75 | 0.75 | 1.1 | ||||||
| 48 | 7.5 | 6,400 | 4 | 2.9 | 2.9 | 4 | ||||||
| 注 | 1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 |
| ? | 2.動作特性為線圈溫度+23℃時的值。 |
| ? | 3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| 開關部（接點部） |
|
負載??????????????????
項目
|
阻性負載 |
感?性負載? ??(cosφ=0.4、L/R=7ms) |
|---|---|---|
| 接點接觸機構 | 雙橫桿接點 | |
| 接點材質 | Ag+Au合金 | |
| 額定負載 |
AC125V?0.5A ??DC30V?2A |
AC125V?0.3A DC30V?1A |
| 額定通電電流 | 3A | |
| 接點電壓的最大值 | AC250V、DC220V | |
| 接點電流的最大值 | 2A | 1A |
| ■?性能 |
|
單穩型 |
1繞組閉鎖型 |
2繞組閉鎖型 | |||
|---|---|---|---|---|---|---|
| 接觸電阻＊1 | 50mΩ以下 | |||||
| 動作/置位時間＊2 | 5ms以下（約3ms） | 5ms以下（約2.5ms） | ||||
| 復位/重置時間＊2 | 3ms以下（約1.2ms） | 5ms以下（約2.5ms） | ||||
| 最小置位、重置脈沖幅度 | ― | 10ms以上 | ||||
| 絕緣電阻＊3 | 1,000MΩ以上（DC500V兆歐表）（除置位、重置線圈之外） | |||||
|
(mm) 單面穩定
PCB安裝孔
| ||||||
