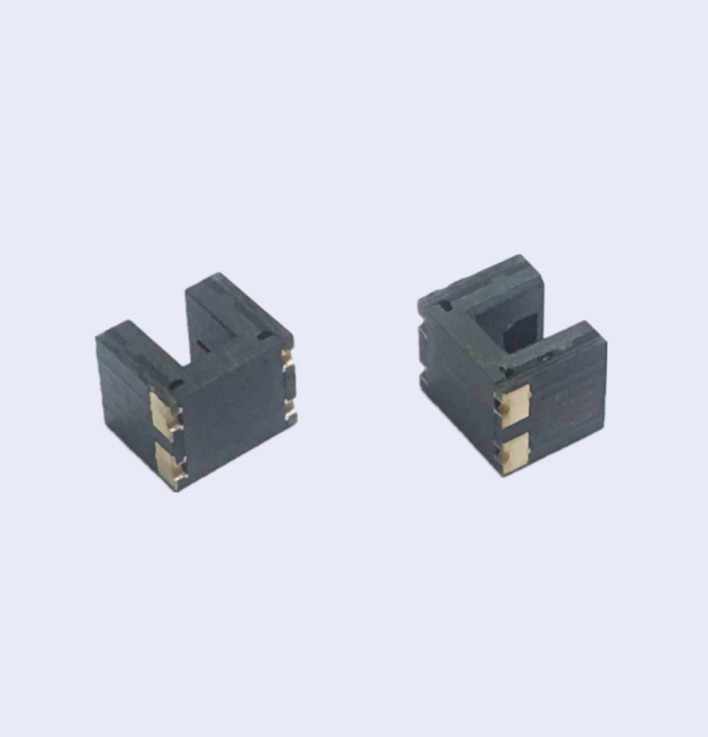

雙通道U型光電開關EE-SX1321

歐姆龍超小型槽型·SMD型（槽寬：2mm） 印刷電路板表面封裝型 高分辨率（狹縫寬：0.3mm） 雙通道輸出型
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項
絕對最大額定值（Ta =25oC）
項目
符號
額定值
單位
發光側 正向電流 IF 25 *1 mA
脈沖正向電流 IFP 100 *2 mA
反向電壓 VR 5 V
受光側 集電極·發射極之間電壓 VCEO 12 V
發射極·集電極之間電壓 VECO 5 V
集電極電流 IC 20 mA
集電極損耗 PC 75 *1 mW
動作溫度 Topr -30 ～ +85 *1 oC
儲存溫度 Tstg -40 ～ +90 *1 oC
回流焊接溫度 Tsol 255 *3 oC
*1. 環境溫度超過25oC時，請參閱溫度額定值圖
*2. 占空比1%, 脈沖寬度 0.1 ms
*3. 焊接時間10秒以內
電氣及光學特性 (Ta = 25oC)
項目
符號
特性值
單位
條件
MIN. TYP. MAX.
發光側 正向電壓 VF --- 1.1 1.3 V IF?= 5mA
反向電流 IR --- --- 10 μA VR?= 5V
峰值發光波長 λP --- 940 --- nm IF?= 20mA
受光側 光電流 IL1 150 --- 1500 μA IF?= 5mA,
VCE?= 5V
IL2 150 --- 1500 μA
暗電流 ID --- 10 100 nA VCE?= 10V,
0×
集電極·發射極之間飽和電壓 VCE?(sat) --- 0.1 0.4 V IF?= 20mA,
IL?= 50μA
峰值分光靈敏度波長 λP --- 900 --- nm VCE?= 5V
上升時間 tr --- 19 --- μs VCC?= 5V,
RL?= 100Ω,
IL?= 500μA
下降時間 tf --- 26 --- μs VCC?= 5V,
RL?= 100Ω,
IL?= 500μA
注：上升時間，下降時間的定義如下圖所示。
EESX1321:Dimensions

外裝規格
連接方式 重量 (g) 材質
外殼
表面封裝型 0.1 PPS
注：除非另有說明，否則所有單位均為毫米。
EE-SX1321:Dimensions1

狹縫尺寸（縱X橫）
發光側 受光側
1.4×1.4 1×0.3
2ch

內部電路
EESX1321:Dimension
端子記號 名稱
(1) 陽極端子
(2) (3) 陰極端子
(4) (5) 發射極
(6) 集電極
