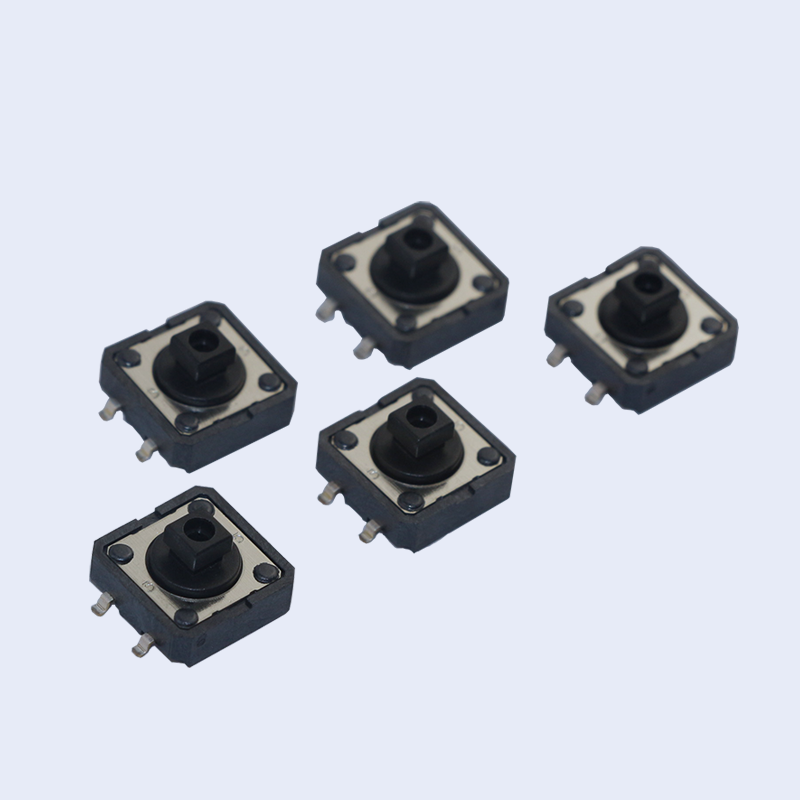

B3FS-4055P歐姆龍輕觸開關

適用于高密度安裝的基板表面安裝型，12mm方形 B3F-4000系列的SMT型。 實現敏銳的觸感與長壽命。 適合自動封裝的壓花帶包裝。 凸型頂塊上可以安裝鍵頂（B32系列）。
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項


種類

12 × 12 mm 方形
類型 接點材質 柱塞的種類 高度 動作力(OF) 柱塞顏色 壓花帶
型號 最小包裝單位
B3FS-4000 系列 鍍銀 Plunger: Flat type 4.3 mm 1.47 N 黑 B3FS-4002P 1,000
2.55 N B3FS-4005P
Plunger: Projected type 7.3 mm 1.47 N B3FS-4052P 500
2.55 N B3FS-4055P






■ 額定值/性能

額定值（阻性負載）DC3~24V 1~50mA
最小適合負載（參考值）DC1V 10μA
使用環境溫度-25~+70℃ 60%RH以下（無結冰、無凝露）
使用環境濕度35~85%RH（+5~+35℃）
接點結構1a（常開接點）
接觸電阻（初始值）100mΩ以下（DC5V 1mA通電）
絕緣電阻100MΩ以上（DC250V絕緣電阻計）
耐電壓AC500V 50/60Hz 1min
振動誤動作10~55Hz 雙振幅1.5mm
沖擊耐久最大1,000m/s2
誤動作最大100m/s2
壽命

OF：1.47N型 30萬次以上

OF：2.55N型 100萬次以上


重量約1g
保護結構IEC IP00
洗凈不可

(單位: mm)

平型

  • B3FS-4002P / B3FS-4005P
    Dimensions: B3FS-4002P / B3FS-4005P
  • 印刷基板焊盤尺寸示例(TOP VIEW)

    (基板 t= 1.6)

    PCB Pad (Example)
    端子配置/內部接線圖
    (TOP VIEW)
    Terminal Arrangement / Internal Connection

凸型

  • B3FS-4052P / B3FS-4055P
    Dimensions: B3FS-4052P / B3FS-4055P
  • 印刷基板焊盤尺寸示例(TOP VIEW)

    (基板 t= 1.6)

    PCB Pad (Example)
    端子配置/內部接線圖
    (TOP VIEW)
    Terminal Arrangement / Internal Connection
