D3M歐姆龍微動開關

D3M超小型、連接器端子
  1. 種類
  2. 額定/性能
  3. 外形尺寸

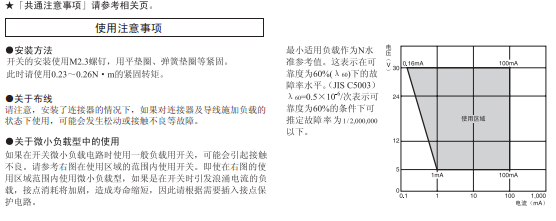

  4. 注意事項
種類
驅動桿 驅動桿的安裝位置 接觸規格 型號
針狀按鈕型
img -- 1b D3M-01
1a D3M-01-3

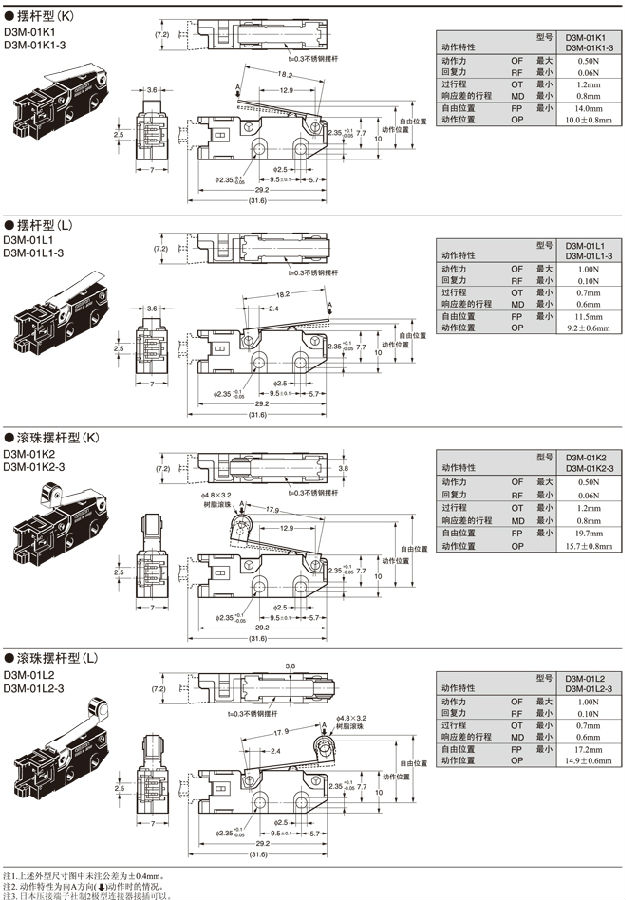

擺桿型
img K 1b D3M-01K1
1a D3M-01K1-3
img L 1b D3M-01L1
1a D3M-01L1-3
滾珠擺桿型
img K 1b D3M-01K2
1a D3M-01K2-3
img L 1b D3M-01L2
1a D3M-01L2-3

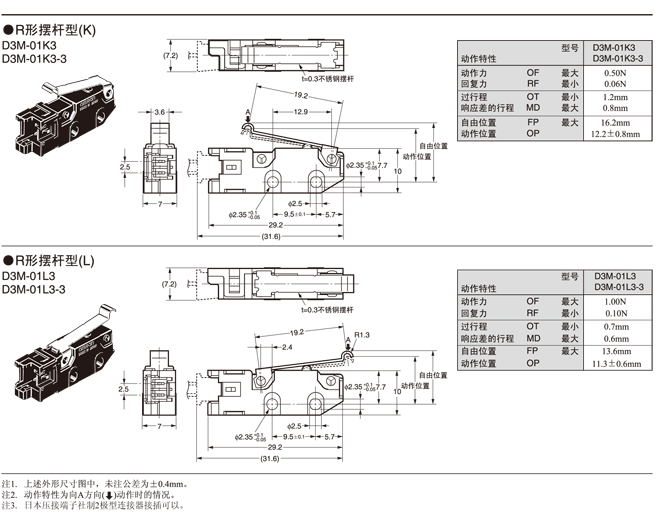

R形擺桿型
img K 1b D3M-01K3
1a D3M-01K3-3
img L 1b D3M-01L3
1a D3M-01L3-3

接觸規格
1b（常閉型） 1a（常開型）


?額定值

額定電壓 阻性負載
DC30V
0.1A


注. 上述額定值是在下面條件下測得的數據。
(1). 環境溫度：20±2℃
(2). 環境濕度：65±5%RH
(3). 操作頻率：30次/min
■ 性能



容許操作速度 0.1mm～1m/s（針狀按鈕型的場合）
容許操
作頻率 		機械 400次/min
電氣 60次/min
絕緣電阻 100MΩ以上（DC500V電阻計）
接觸電阻（初始值） ＊1 100mΩ以下
耐電壓 同極端子之間 AC1,000V 50/60Hz 1min
帶電金屬部與地之間 AC1,500V 50/60Hz 1min
各端子與非帶電金屬部之間 AC1,500V 50/60Hz 1min
振動＊2 誤動作 頻率10～55Hz　雙振幅1.5mm
沖擊＊2 耐久 最大1,000m/s2
誤動作 最大300m/s2
壽命＊3 機械 50萬次以上（60次/min）
電氣 20萬次以上（30次/min）
保護結構 IEC IP40
使用環境溫度 －25～＋85℃ 60%RH以下（無結冰、無凝露）
使用環境濕度 85%RH以下（+5～+35℃時）
重量 約2g（針狀按鈕型的場合）
注. 上述值為初始值。
*1. 包括連接器和導線(AWG#28 長50mm)的電阻值。
*2. 在針狀按鈕型中為了自由位置和總行程位置的數據，在擺桿型中為總行程位置的數據。
接點的閉路或開路在1ms以內。
*3. 關于試驗條件請另行查詢。
