G3VM-61ER1/61BR1 MOS FET歐姆龍繼電器

實現了堪比機械式繼電器的導通電阻40mΩ!DIP60V產品、實現大電流3A開閉的MOS FET繼電器 連續負載電流3A(C連接6A)。 可用于微小模擬信號的開關。
  1. 種類
  2. 額定/性能

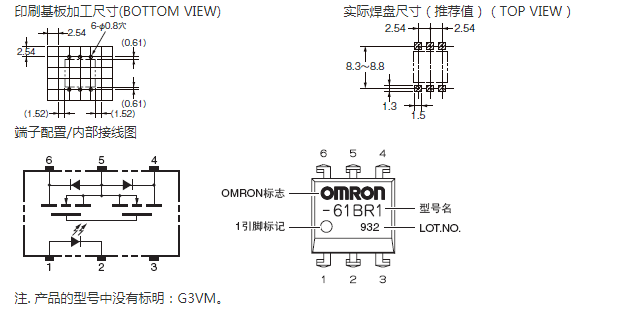

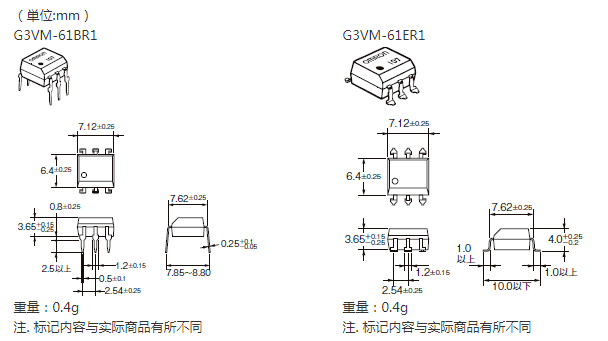

  3. 外形尺寸
  4. 注意事項

■ 種類

形狀 接點結構 端子種類 負載電壓(最大)* 型號 最小包裝單位
每桿裝數量 每卷裝數量
DIP6 1a 印刷基板用端子 60V G3VM-61BR1 50 —
表面安裝端子 G3VM-61ER1
G3VM-61ER1(TR) — 1,500
*負載電壓（最大）：表示峰值A(chǔ)C、DC.

■絕對最大額定（Ta?＝?25℃）

項目 符號 額定 單位 條件
輸入側 LED正向電流 IF 30 mA ?
反復峰值LED正向電流 IFP 1 A 100μs脈沖、100pps
直流正向電流降低比率 △IF/℃ -0.3 mA/℃ Ta≧25℃
LED反向電流 VR 5 V ?
粘合部位溫度 TJ 125 ℃ ?
輸出側 輸出耐壓 VOFF 60 V ?
連續負載電流 A連接 IO 3 A A連接：峰值A(chǔ)C/DC
B、C連接：DC
B連接 3
C連接 6
導通電流降低比率 A連接 △IO/℃ -30 mA/℃ Ta≧25℃
B連接 -30
C連接 -60
脈沖導通電流???? Iop 9 A t=100ms、Duty=1/10
粘合部位溫度 TJ 125 ℃ ?
輸入輸出間耐壓(注1) VI-O 2500 Vrms AC持續1分鐘
使用環境溫度 Ta -40～+85 ℃ 無結冰、無冷凝
貯藏溫度 Tstg -55～+125 ℃ 無結冰、無冷凝
焊接溫度條件 — 260 ℃ 10s
（注1）:測量輸入輸出間的耐壓時，分別對LED針腳、受光側針腳統一地施加電壓。

■電氣性能（Ta?＝25℃）

<big id="g3ccy"><thead id="g3ccy"></thead></big>
  1. <small id="g3ccy"></small><noscript id="g3ccy"><optgroup id="g3ccy"></optgroup></noscript>
      <small id="g3ccy"></small>
      <meter id="g3ccy"></meter>






				項目


				符號


				最小


				標準


				最大


				單位


				條件






				輸入側


				LED正向電流


				VF


				1.18


				1.33


				1.48


				V


				IF=10mA






				反向電流


				IR


				—


				—


				10


				μA


				VR＝5V






				端子間電容


				CT


				—


				70


				—


				pF


				V=0、f=1MHz






				觸發LED反向電壓


				IFT


				—


				0.5


				3


				mA


				IO=1A






				復位LED反向電壓


				IFC


				0.1


				—


				—


				mA


				IOFF=10μA






				輸出側


				最大輸出導通電阻


				A連接


				RON


				—


				40


				70


				mΩ


				IF=5mA、Io＝2A、t＜1s






				B連接


				—


				20


				—


				mΩ


				IF=5mA、Io＝2A、t＜1s






				C連接


				—


				10


				—


				mΩ


				IF=5mA、Io＝2A、t＜1s






				開路時漏電流


				IL
