在繼電器的使用過程，焊接是使用過程中要特別注意的一點，焊接不當，可能會導致繼電器的損壞，所以這也是一門學問，今天鼎悅電子就給大家講講歐姆龍MOS FET繼電器的焊接需要注意哪些要點呢？
首先，了解下歐姆龍MOS FET繼電器有哪些封裝呢？
目前有以下7種封裝：
其次，關于焊接封裝：焊接封裝應在符合下述條件的基礎上盡可能防止本體溫度的升高。
手工焊：350攝氏度：3秒內或者260攝氏度：10秒內，注意僅可焊接一次。

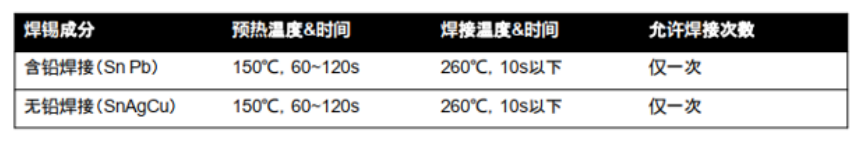

波峰焊：印刷基板用段子型波峰焊的設定條件（如下圖）

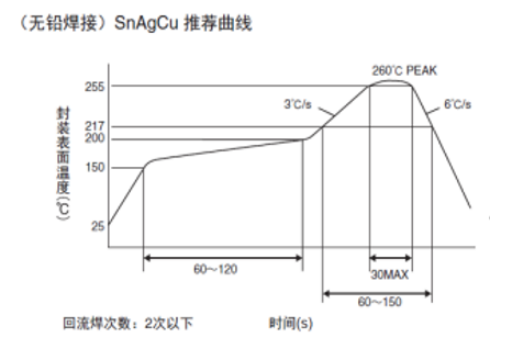

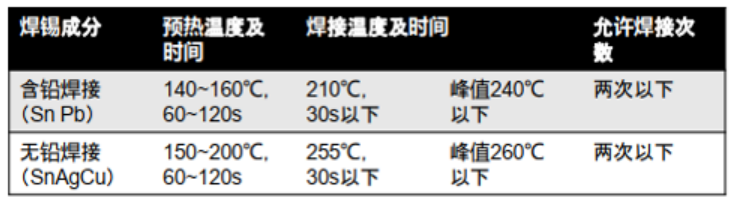

回流焊：表面安裝端子型回流焊的條件設定條件
3、注意事項
（1）使用時請客戶在實際使用條件下確認；
（2）如果需要訂購SSOP,USOP,VSON,S-VSON產品時附帶（TR），則是以卷帶包裝規格裝入防濕袋子中交付；如果不帶（TR）則是以無防濕包裝規格交付卷切品，對卷企切品進行焊接時請采用手工焊接。
（3）卷切品因無防濕包裝處于吸濕狀態，如果采用回流焊的方式，產生的熱應力可能會導致外殼變形或者開裂等問題。
以上是關于MOS FET繼電器焊接的一些事項，如需了解更多，可站內與客服聯系！
